Sorvi Jyrsinkone
HL-sarjan työstökone on vaakasuora CNC-sorvi, jonka alustan kaltevuus on 45-astetta. Se on jatkuva servo-ohjaus kahdella akselilla (vaakasuora X-akseli, pituussuuntainen Z-akseli).
Sorvaus- ja jyrsintätoiminnoilla
TAVAROIDEN KUVAUKSET

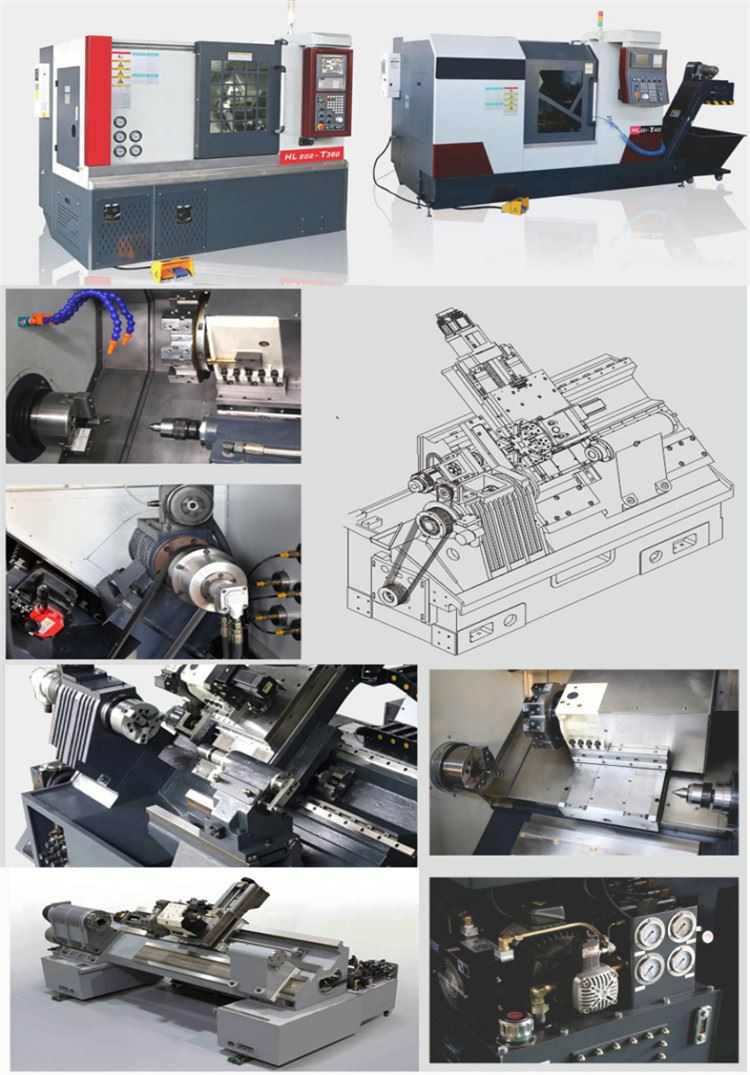

HL-sarjan työstökone on vaakasuora CNC-sorvi, jonka alustan kaltevuus on 45-astetta. Se on jatkuva servo-ohjaus kahdella akselilla (vaakasuora X-akseli, pituussuuntainen Z-akseli). CNC-järjestelmä voi ohjata X- ja Z-akselien liikkeitä samanaikaisesti. Se voi automaattisesti täydentää lieriömäisiä ja kartiomaisia pintoja, sylinterimäisiä pintoja, pyöreitä kaaripintoja, päätypintoja, urituksia, erityyppisiä kierteitä (metri- ja imperial-kierteet, kartiokierteet jne.) erityyppisille akseleille ja kiekoille. Pienennetty halkaisija kierre, pintakierre), poraus, kalvaus, poraus, viiste ja muut koneistusprosessit.
Tämä työstökone voi käyttää erilaisia ohjausjärjestelmiä, kuten FUNUC (Fanuc), SINUMERIK (Siemens), MITSUBISHI (Mitsubishi), LNC (Taiwan BAOYUAN), KND, GSK (Guangzhou CNC) jne. AC-servomoottori käyttökomponenttina on puolisuljetun silmukan CNC-järjestelmä luotettavalla ohjaussuorituskyvyllä. Keskitetty koneen käyttöpaneeli tekee koneesta helpon ja tarkan. Työstökoneella on laaja valikoima sovelluksia, korkea hyötysuhde, hyvä tarkkuus ja vakaus, hyvä osakoon tasaisuus ja helppokäyttöisyys. Voi täyttää yksittäisten tai erätuotteiden korkean tarkkuuden käsittelyvaatimukset.
VAKIOLISÄVARUSTEET
Siemens 808d ohjausjärjestelmä
3 leuan istukka
Lastukuljetin lastukuljettimella
Takapylkän
8-asentoinen työkalutorni
NSK-laakeri Taiwanista
Taiwanin lineaarinen opas
jäähdytysnestejärjestelmä jäähdytysnestepumpulla
Palloruuvi Taiwanista
Tuotteen tiedot
Tuote | Yksikkö | HL251-T400 | HL251-T750 | HL252-T400 | HL252-T750 | |
Työskentely | Suurin kääntöhalkaisija sängyn yli | mm | Φ520 | Φ520 | Φ520 | Φ520 |
Suurin kääntöhalk. | mm | Φ370 | Φ370 | Φ370 | Φ370 | |
Max.Työkappaleen pituus | mm | 400 | 750 | 400 | 750 | |
Suurin leikkaushalk. | mm | Φ250 | Φ250 | Φ250 | Φ250 | |
Max.bar halk. | mm | Φ45 | Φ45 | Φ65 | Φ65 | |
Kara | Kara keskeltä lattiaan | mm | 1075 | 1075 | 1075 | 1075 |
Karan moottori | KW | 7.5/11 | 7.5/11 | 11/15 | 7.5/11 | |
Karan nopeusalue | .rpm | 5000 | 5000 | 3000 | 3000 | |
Karan läpimitta. | mm | Φ58 | Φ58 | Φ82 | Φ82 | |
Karan kartioreikä (MT) | mm | MT 6# | MT 6# | 90 | 90 | |
Karan nokka NO. (ISO) | A2-6 | A2-6 | A2-8 | A2-8 | ||
Syötä | Matkailu (X/Z) | mm | 240/450 | 240/830 | 240/450 | 240/830 |
Rapid Federate (X/Z/Y) | m/min | 25/25 | 25/25 | 25/25 | 25/25 | |
X-akselin kuularuuvi halk./nousu | mm | Φ32/10 | Φ32/10 | Φ32/10 | Φ32/10 | |
Z-akselin kuularuuvi halk./nousu | mm | Φ32/10 | Φ32/10 | Φ32/10 | Φ32/10 | |
Työkalu torni | Työkalu nro | 8/10/12 | 8/10/12 | 8/10/12 | 8/10/12 | |
Sorvaustyökalun pidikkeen tyyppi | 25×25 | 25×25 | 25×25 | 25×25 | ||
Poraustyökalun pidikkeen max.halkaisija | Φ40 | Φ40 | Φ40 | Φ40 | ||
Hydraulinen takatuki | Tailstock Hihan läpim. | mm | Φ100 | Φ100 | Φ100 | Φ100 |
Tailstock Hiha Matka | mm | 100 | 100 | 100 | 100 | |
Tailstock Center (MT) | 5# | 5# | 5# | 5# | ||
Tarkkuus | Paikannustarkkuus (X/Z) | 0.008 | 0.008 | 0.008 | 0.008 | |
Uudelleensijoituksen tarkkuus (X/Z) | 0.004 | 0.004 | 0.004 | 0.004 | ||
Muut kohteet | Kokonaisteho | KVA | 21 | 21 | 23 | 23 |
Auto Chip kuljetin | Takapuoli | Takapuoli | Takapuoli | Takapuoli | ||
Koneen koko (P × L × K) | mm | 2902×1800×1925 | 3282×1800×1925 | 2902×1800×1925 | 3282×1800×1925 | |
Koneen paino | KG | 4000 | 4500 | 4100 | 5000 | |
CNC-ohjain | SYNTEC 21TA | Sukupuolitauti. | Sukupuolitauti. | Std. | Std. | |
FANUC/Siemens/Mitsubishi | Valita. | Valita. | Valita. | Valita. | ||
Palvelumme:
MAXTORS tarjoaa 7x24-tunnin online-ennakkopalvelua, insinöörien seurantatilauspalvelun ja logistiikkatoimintapalvelun. Pitkään eri maissa kiertäneet insinöörit tarjoavat asennuspalveluita, koska he ovat ymmärtäneet useita markkinoita. Lisäksi voimme auttaa asiakkaita suorittamaan menestyksekkäästi useita palveluita, kuten tuontiselvitystä, mikä vähentää asiakkaiden kustannuksia kaikilla osa-alueilla.
UKK
Vaatimus asiakkaalle: |
1. Hydrauliöljy: maahantuotu VG46# kulumista estävä hydrauliöljy; ja tarvittava öljymassa riippuvat koneen spesifikaatioista |
2. Ympäristön lämpötila: 0 astetta - plus 40 astetta |
3. Ympäristön kosteus: suhteellinen kosteus 20-80 prosenttia RH (ei tiivistyvä) |
4. Pysy kaukana voimakkaasta tärinälähteestä ja sähkömagneettisista häiriöistä |
5. Valmistele perustus perustuspiirustuksen mukaan |
6. Jännitteen vaihtelu 10 prosenttia --5 prosenttia |
