Silta VMC

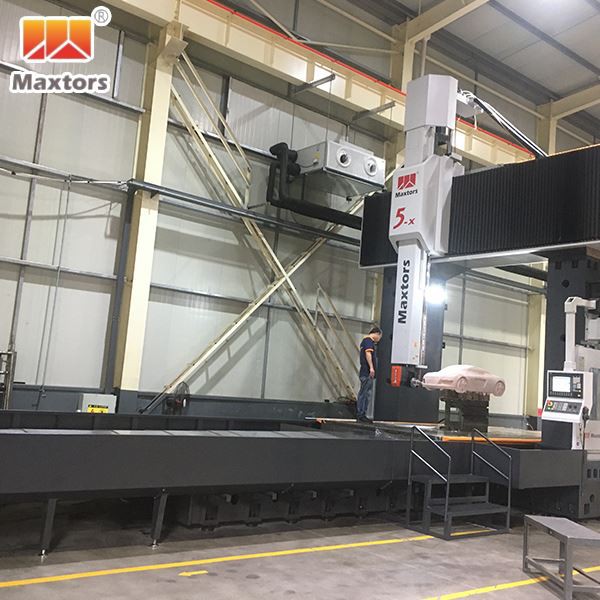

Suurikokoinen 5-akselinen silta vmc-kaksoispilarityyppinen CNC-jyrsinkonekeskus

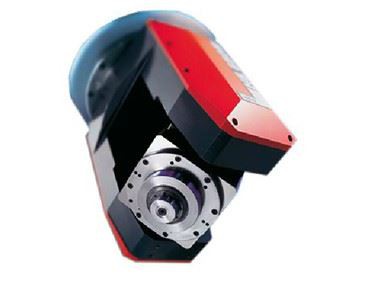

HSK-A63 nopealla karalla
Eri karateho voi valita 15 ~ 65 kW

Lähetä kysely

Bridge VMC on erittäin tuottava CNC-työstökone. Siinä on erittäin tarkka 5-akseli materiaalin syöttöä varten varmistaen samalla maksimaalisen tarkkuuden. Kone käyttää vakaampaa ja jäykempää kaksoispylväsrakennetta, joka ei ainoastaan takaa yleisen vakauden käytön aikana, mutta ei myöskään helposti muotoile. Se on varustettu nopealla HSK-A63-karalla, joka tarjoaa pyörimisnopeuden välillä 8000–24000 rpm, eikä sitä ole helppo juuttua. Kone tukee viittä akselia samanaikaisesti ilman sekaannusta.

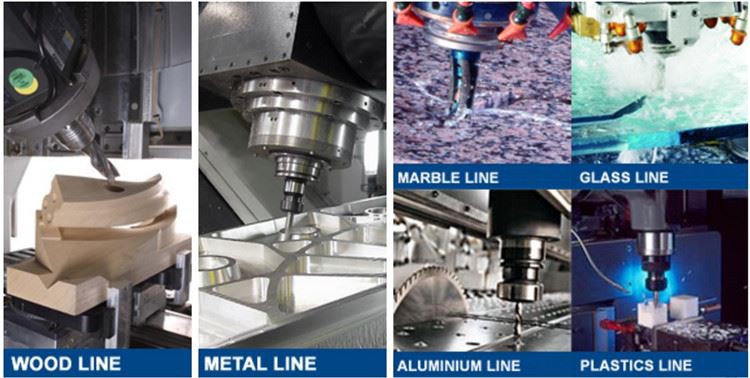

Bridge VMC voi työstää erilaisia kovametallimateriaaleja haluamaasi muotoon. Siinä on sisäänrakennettu SIEMENS 840D -ohjain, joten se voi helposti toteuttaa monimutkaisten muotoisten osien massatuotannon. Teimme elementtianalyysin koneen pöydälle, pylväälle, pohjalle ja muille komponenteille järkevimmän rakenteen muodostamiseksi. Tämän seurauksena se on erittäin kompakti ja jokaisella komponentilla on erinomaiset mekaaniset ominaisuudet ja pitkä käyttöikä. Sitä voidaan käyttää laajasti kehon osien, kuoriosien ja levyosien käsittelyssä eri teollisuudenaloilla.

Erittely

Tuote	Yksikkö	YMC-6234	YMC-8234
Työpöytä
Työpöydän koko	mm	6000×2600	8000×2600
Max.Loading pöydälle	KG	28000	32000
T-paikka	mm	23-28×250( Translot )	30-28×250( Translot )
Matkustaa
Portaalin leveys	mm	3430	3430
X/Y/Z Matkailu	mm	6200/3400/2000	8200/3400/2000
A akseli	Asteessa	±120	±120
C-akseli	Asteessa	±245	±245
Karan nokka pöytään	mm	400~2400	400~2400
Syöttöjärjestelmä
CNC-ohjain		SIEMENS 840D	SIEMENS 840D
X/Y/Z Pikasyöttö	m/min	10/10/10	10/10/10
Leikkaussyöttö	m/min	7	7
ATC/Tool Magazine (keskukselle)
Työkalun kapasiteetti		32~120	32~120
Tarkkuus
Paikannustarkkuus	mm	±0.008/300	±0.008/300
Uudelleensijoituksen tarkkuus	mm	±0.005/300	±0.005/300
Kara
Karan nopeus	.rpm	24000	24000
Karan malli ja halk.		HSK-A63	HSK-A63
Karan moottori	KW	15/18	15/18
Ilmanpaine
Ilmavaatimukset	kg/c㎡	Suurempi tai yhtä suuri kuin 6	Suurempi tai yhtä suuri kuin 6
Ilmanpainevirtausnopeus	m³/min	Suurempi tai yhtä suuri kuin 0.5	Suurempi tai yhtä suuri kuin 0.5
Koneen koko
Koneen paino	KG	80000	95000
Koneen jalanjälki	mm	15000×7500×6250	19000×7500×6250
